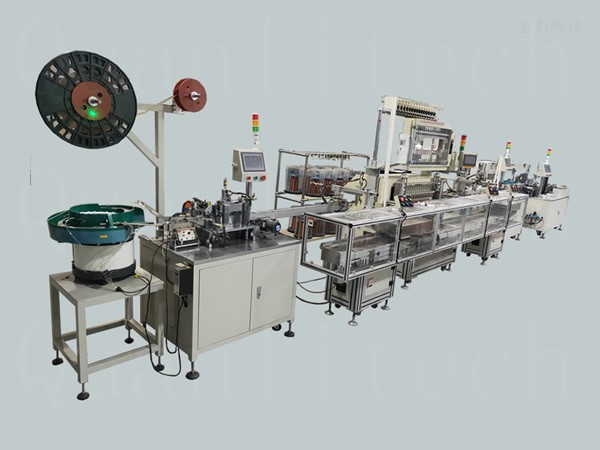

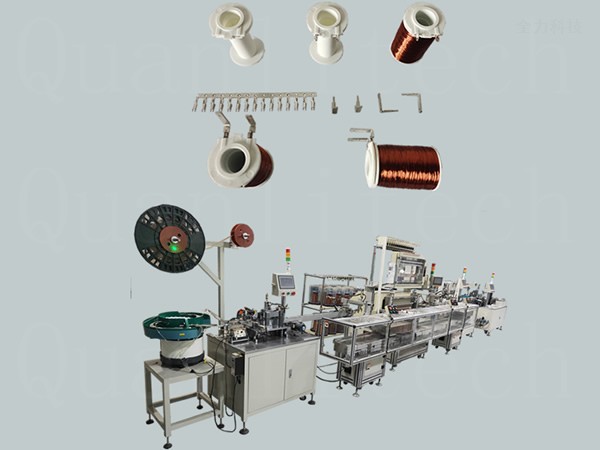

產品名稱:比例閥線圈自動化裝配檢測線
裝配生產線簡介:比例閥線圈自動化裝配檢測線是全力科技根據客戶需求,自主研發、設計、制造的;實現骨架插針,對接繞線機繞線,骨架插針電阻焊接,插端腳,電阻檢測,電阻檢測NG分選,成品裝入載盤,大幅提高產品裝配的品質和生產效率。
電源: AC220V 50HZ
氣源:≥0.45Mpa
產能:整線節拍16PCS/MIN

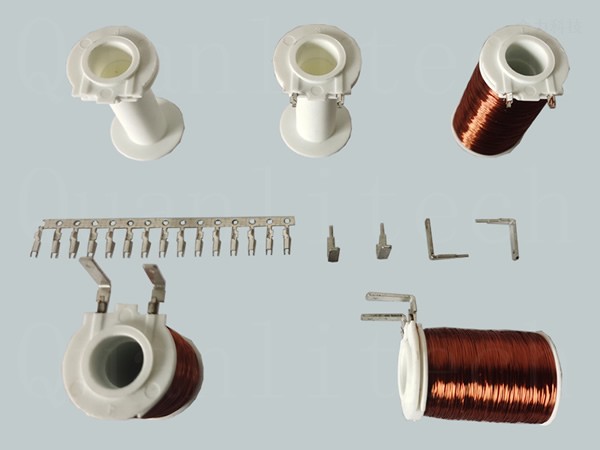

比例閥線圈裝配線實現自動送骨架,移骨架,送針,切針,插端,切邊,終插,缺針檢測,缺針NG分選,旋轉,半出成品流入輸送軌道,取半成品放入繞線機構移載機構,繞線,繞線移載機構半成品取出放入旋轉機構,旋轉,取半成品放入電阻焊接機輸送軌道,移半成品,焊接,出半成品至插端機輸送軌道對接,移半成品,送端腳1,裝端腳1,送端腳2,裝端腳2,電阻檢測,電阻檢測NG分選,成品裝入載盤。

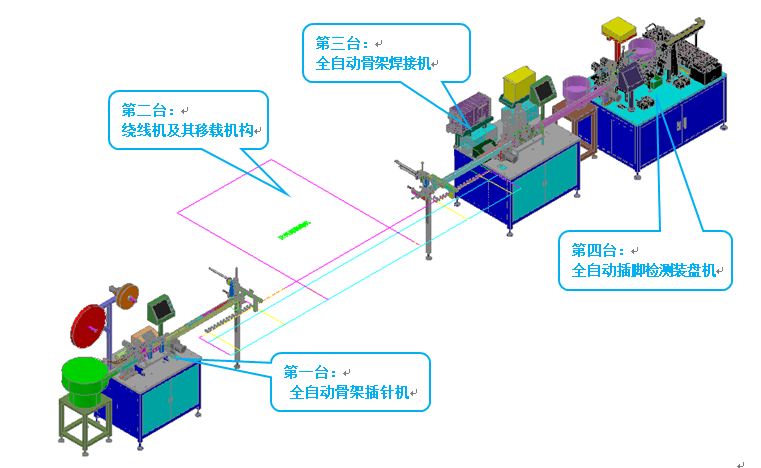

1、比例閥線圈自動化裝配檢測生產線是由全自動骨架插針機、繞線機及其移載機構、全自動骨架焊接機、全自動插腳檢測裝盤機共4臺設備聯合組成的
;
2、集成繞線機實現骨架自動上、下繞線機及繞線;
3、集成電阻焊接機實現插針與漆包線的焊接;
4、 所有電氣元器件均選用著名品牌;
a、產品制作工序多,人工作業效率低;
b、產品在開發試驗期,本體及端子還未定型;
c、項目交期緊,制造周期只有60天;
以上三點問題客戶非??鄲?,一直找不到解決的辦法。
a、解決骨架插針 ,繞線、焊接、插腳、檢測、裝盤等連線問題;
b、整線節拍:15PCS/MIN;
c、產線須保證能連線生產也能獨立單機作業;
d、產線裝配良品率需達到99%;
e、嚴格按項目開發制造調試計劃,確保60天的制造周期內交貨;
a、比例閥線圈裝配檢測生產線采用4臺獨立設備連線組合而成;
b、各工位采用模塊化機構,能獨立調試運行;
c、產品本體采用直線移位式機構,定位準確并確保線體節拍;
d、采用輸送線模式實現各獨立設備的連線對接;
e、通過翻轉、取移等機構實現骨架上、下繞線機;
f、采用伺服移位的方式實現產品的裝盤;
g、研發設計、加工制造、裝配調試嚴格執行項目計劃的各關鍵時間節點,確保按時交貨;
h、嚴格執行單工位調試穩定運行6000次以上,測試送料盤、料道及對接、物料定位取移等穩定性,避免物料裝配過程中任何工位存在不穩定因素;
i、嚴格執行裝配線調試穩定運行6000次以上,測試裝配線各物料裝配、檢測的穩定性,確保交付客戶就能正常投入生產;
需求分析
制定方案
方案確認
簽定合同
研發設計
設計評審
售后服務
驗收交付
樣品確認
裝配調試
生產加工
項目執行能力強 項目經理均10年以上行業經驗,按標準化的項目開發流程,先深度了解客戶產品工藝及使用場景需求后,為客戶提供合理的個性化解決方案,實施全項目周期追蹤,確保設備及裝配線開發成功。
開發設計能力強 16年模塊化、標準化設計實踐,基于空間定位與裝配時序控制的自主開發與設計,所有結構經多次迭代,使得單機設備與整體裝配線的運行持久穩定,裝配效率更高。
系統集成能力強 日系/德系PLC、工控機、單片機、Beckhoff應用;PLC、C#、C++、TwinCAT編程以及機器人、視覺定位、視覺檢測、條碼掃碼打印、儀器儀表等深度集成應用。
智能數字化能力強 數字化管控每一個裝配環節,整個裝配過程實現數字化視覺智能引導且可追溯,實現高精度、高效率的自動化組裝,能夠有效保證產品質量的一致性和標準化。
技術工藝能力強 技術工程師熟練掌握涉及裝配、插端、鉚合、旋鉚、鎖螺絲、點膠、打碼、掃碼、貼標、電阻焊、激光焊、超聲波焊、視覺定位、視覺檢測等,與自動裝配機、智能裝配生產線相關技術工藝。
自主制造能力強 通過ISO9001質量管理體系資格認證,從加工/零件檢驗/機構安裝/電氣安裝/單工位調試/自動調試/試生產/廠內驗收等,每一個環節都嚴格按流程標準調試檢驗,確保交付就能立即投入生產。
